Описание:
Фуговальный станок BELMASH J200/1900AR представляет собой современное оборудование для обработки деревянных заготовок и применяется в столярных мастерских. При соответствующей наладке на станке можно выполнять следующие операции: строгание (фугование) по пласти или кромке, строгание (фугование) под углом (по ребрам)

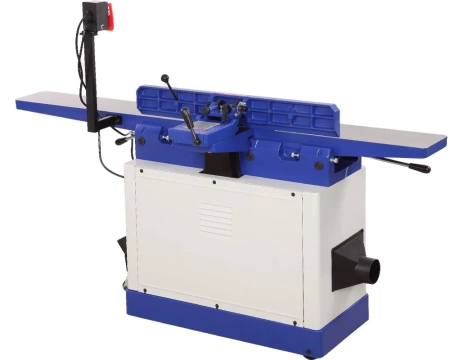

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1900AR (1.7 кВт, 400 В).
Строгальный вал трехножевой, развивает частоту вращения 5000 об/мин. Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical – BELMASH J200/1900ARH (230 Вт) и BELMASH J200/1900ARH (1.7 кВт, 400В).
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1960 мм, загрузочный 1105 мм, приемный 793 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

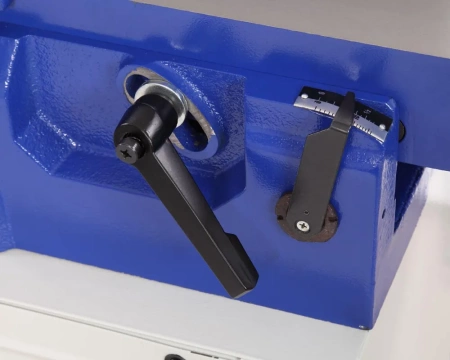

Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем. Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный и точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 16 мм.

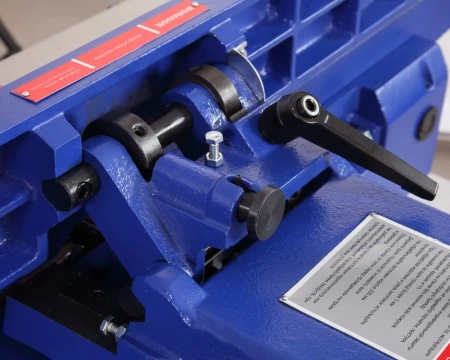

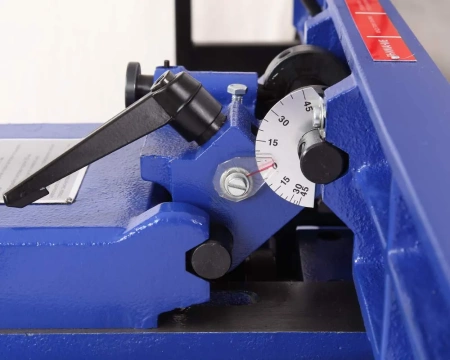

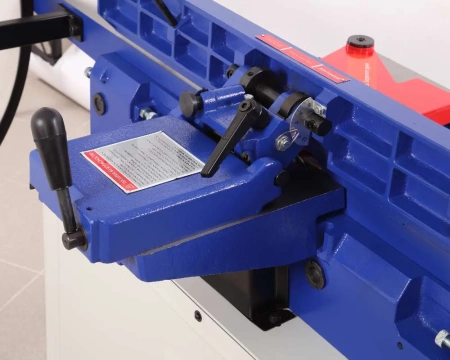

Размер параллельного упора 910×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.
На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской. Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп". Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Характеристики:
Мощность 1700 Вт
Мощность на валу 1100 Вт
Тип строгального вала с прямыми ножами
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Режимы работы S1
Частота вращения ножевого вала 5000 об/мин
Максимальная ширина строгания 203 мм
Диапазон углов строгания с помощью параллельного упора -45-0-45° °
Количество ножей на валу 3 шт.
Размер ножей (Д × Ш × В) 203,2 × 20 × 3 мм
Угол заточки 40 °
Максимальная глубина строгания 3 мм
Тип ремня Клиновой (А1016)
Диаметр режущего вала 85 мм
Тип передачи Ременная
Высота рабочей поверхности относительно пола 805 мм
Глубина регулировки подающего стола (max) 16 мм
Материал рабочих столов Чугун
Длина подающего стола 1105 мм
Длина приемного стола 793 мм
Размер параллельного упора (Д × В) 910 × 123 мм
Материал параллельного упора Чугун
Возможность установки строгального вала helical, spiral есть
Минимальная длина обрабатываемой заготовки 200 мм
Минимальная ширина обрабатываемой заготовки 9 мм
Общая длина строгальных столов 1960 мм
Способ поднятия столов Параллелограммная система
Длина электрошнура 2 м
Диаметр патрубка пыле/стружкоудаления 98 мм
Уровень звукового давления (шума) 85 дБ
Размер упаковки место 1 (Д × Ш × В) 955 × 465 × 705 мм
Размер упаковки место 2 (Д × Ш × В) 2055 × 280 × 605 мм
Габаритный размер (Д × Ш × В) 1960 × 820 × 1275 мм
Масса нетто 213 кг
Масса брутто 244 кг
Комплектация:
Станок фуговальный 1
Выключатель 1
Руководство по эксплуатации 1
Устройство перемещения (педаль) с крепежом 1
Патрубок для отвода стружки, 98 мм 1
Ремень А965 1
Основание станка 1
Ручки наклона параллельного упора (могут быть установлены на упор) 1
Кронштейн выключателя 1
Устройство для установки ножей 1
Параллельный упор 1
Толкатель (упор для рук) 2
Комплект крепежа 1
Комплект ключей 1
Каретка параллельного упора 1
Кронштейн каретки параллельного упора 1
Кожух ножевого вала 1
Руководство по эксплуатации 1
Упаковка 1
